شريط LED: الدليل الهندسي الشامل لاختيار وتركيب أنظمة الإضاءة المخفية والبروفايل كالمحترفين

لم تعد الإضاءة في العرف المعماري الحديث مجرد أداة وظيفية لطرد الظلام، بل تحولت إلى عنصر إنشائي يعيد تعريف الفراغات، ويبرز القوام (Texture)، ويؤثر بشكل مباشر على الحالة المزاجية والفسيولوجية للإنسان. في طليعة هذا التحول، تتربع تقنية “شرائط الصمام الثنائي الباعث للضوء” أو ما يعرف بـ (LED Strip Lights). إن المرونة الفائقة التي تتمتع بها هذه الشرائط حولتها من مجرد إكسسوار تكميلي إلى حل أساسي في الإضاءة العامة (General Lighting) والإضاءة الديكورية (Accent Lighting) على حد سواء.

يواجه المحترفون والهواة وأصحاب المتاجر الإلكترونية تحدياً مزدوجاً: الأول تقني يتعلق بفهم المواصفات الدقيقة لضمان استدامة النظام، والثاني تسويقي يتعلق بكيفية تقديم هذه المنتجات في سوق رقمي مزدحم. يهدف هذا التقرير البحثي الموسع إلى تفكيك كل جزئية تتعلق بهذه التقنية، بدءاً من البنية المجهرية للرقاقة وصولاً إلى كيفية صياغة وصف منتج يتصدر نتائج البحث، مستنداً إلى أحدث البيانات الهندسية وأفضل ممارسات الصناعة.

التشريح التقني الدقيق لشريط الـ LED

لفهم الفروقات في الأداء والسعر بين المنتجات المختلفة، يجب الغوص في المكونات الأساسية التي تشكل العمود الفقري لشريط الإضاءة. الشريط ليس مجرد سلك، بل هو دائرة كهربائية متكاملة ومرنة.

1. بنية اللوحة المطبوعة (PCB) والإدارة الحرارية

الجودة الخفية لأي شريط LED تكمن في اللوحة المطبوعة المرنة (FPCB). الشرائط التجارية عالية الجودة تعتمد على لوحات مزدوجة الطبقة (Double-Layer PCB) مع محتوى نحاسي لا يقل عن 2 أونصة (2oz) أو حتى 3 أونصة في التطبيقات عالية الطاقة.

النحاس هنا يلعب دورين حيويين:

1. توصيل التيار: تقليل المقاومة الكهربائية وبالتالي تقليل الفقد في الجهد على المسافات الطويلة.
2. المشتت الحراري الأولي: سحب الحرارة المتولدة من الشريحة (Chip) وتوزيعها على مساحة أكبر، مما يمنع احتراق الشريحة ويطيل عمرها الافتراضي. الشرائط الرخيصة التي تستخدم طبقات نحاس رقيقة تعاني من ارتفاع سريع في الحرارة وفشل مبكر.

2. مقارنة شاملة بين تقنيات SMD و COB

يشهد السوق صراعاً تقنياً بين نوعين رئيسيين من تكنولوجيا التصنيع، ولكل منهما استخداماته المثالية:

أ. تقنية SMD (Surface Mounted Device)

هي التقنية التقليدية الراسخة، حيث يتم تثبيت رقاقة LED (المغلفة بالراتنج والفوسفور) بشكل منفصل على اللوحة. تتميز هذه التقنية بنضجها وتوفر خيارات واسعة من الألوان والكفاءات، لكنها تعاني مما يسمى “تأثير النقاط” (Hotspots)، حيث تظهر نقاط الضوء والظلام بشكل متناوب إذا لم يكن المشتت عميقاً بما يكفي.

ب. تقنية COB (Chip on Board)

تمثل الثورة الحالية في عالم الإضاءة الخطية. في هذه التقنية، يتم زراعة مئات الرقائق المجهرية (Flip-chips) مباشرة على اللوحة المطبوعة بكثافة عالية جداً (تصل إلى 512 أو 840 شريحة في المتر)، ثم تغطيتها بطبقة فوسفور موحدة ومستمرة.

• الميزة الجمالية: توفر خطاً ضوئياً متصلاً تماماً (Dotless) بزاوية انتشار تصل إلى 180 درجة، مقارنة بـ 120 درجة في SMD.
• الميزة الحرارية: نظراً لاتصال الشريحة المباشر باللوحة دون تغليف فردي، يكون انتقال الحرارة أسرع وأكثر كفاءة.
• المرونة: شرائط COB أكثر مقاومة للكسر عند الانحناء مقارنة بـ SMD التي قد تتفكك نقاط اللحام فيها عند الزوايا الحادة.

جدول مقارنة بين تقنيات التصنيع:

3. دلالات مقاسات الشرائح وتأثيرها على الأداء

في عالم SMD، تشير الأرقام المطبوعة على المواصفات (مثل 5050، 2835) إلى الأبعاد الفيزيائية للشريحة بالمليمتر، ولكنها تحمل دلالات أعمق تتعلق بالسطوع واستهلاك الطاقة:

• SMD 3528: (3.5×2.8 مم) شريحة أحادية الديود، منخفضة السطوع والاستهلاك. مثالية للإضاءة الديكورية الخافتة جداً.
• SMD 5050: (5.0×5.0 مم) كانت المعيار الذهبي لسنوات. تحتوي عادة على 3 ديودات (Tri-chip)، مما يجعلها أكثر سطوعاً بثلاث مرات من 3528. هي الخيار الأساسي لشرائط RGB.
• SMD 2835: الجيل الحديث والأكثر كفاءة. رغم أنها تشبه 3528 في الحجم، إلا أنها تحتوي على مشتت حراري داخلي أكبر وتكنولوجيا فوسفور أحدث، مما يسمح لها بإنتاج سطوع يضاهي أو يفوق 5050 مع استهلاك طاقة وكفاءة حرارية أفضل. هي الخيار الأول للإضاءة الوظيفية (Task Lighting).
• SMD 5630 / 5730: شرائح عالية الطاقة (High Power) مصممة للتطبيقات التجارية التي تتطلب كثافة لومن عالية جداً، وتتطلب بالضرورة تركيبها على ألمنيوم للتبريد.
• SMD 2110 / 2216: شرائح صغيرة جداً تستخدم لإنتاج شرائط SMD عالية الكثافة (مثلاً 240 ليد/متر) لمحاكاة تأثير الـ COB بتكلفة أقل وتحسين دقة الألوان.

فيزياء الضوء: جودة اللون والكفاءة الضوئية

عند تقييم شريط LED، يقع الكثيرون في خطأ التركيز فقط على السطوع (Lumen)، متجاهلين جودة الضوء التي تؤثر على إدراكنا للألوان والتفاصيل.

1. مؤشر تجسيد اللون (CRI) وتأثيره الحاسم

مؤشر تجسيد اللون (Color Rendering Index – CRI) هو مقياس من 0 إلى 100 يحدد مدى دقة مصدر الضوء في إظهار الألوان الحقيقية للأشياء مقارنة بضوء الشمس الطبيعي.

• CRI > 80: هو الحد الأدنى المقبول للاستخدامات السكنية العامة.
• CRI > 90 (High CRI): ضروري وحاسم في التطبيقات التي تتطلب دقة بصرية، مثل المطابخ (للحكم على طزاجة الطعام)، غرف الملابس (للتمييز بين درجات الألوان المتقاربة مثل الكحلي والأسود)، والمعارض الفنية. الإضاءة ذات CRI المنخفض تجعل الألوان تبدو باهتة ومغسولة (Desaturated).
• CRI > 95: يستخدم في التصوير الفوتوغرافي، الاستوديوهات، والمجالات الطبية حيث لا مجال للخطأ في اللون.

رؤية تحليلية: يرتبط الـ CRI غالباً بكفاءة الإضاءة (Lumens/Watt). رفع الـ CRI قد يقلل قليلاً من السطوع الكلي، لكن القيمة الجمالية والوظيفية المضافة تعوض هذا النقص بامتياز في التطبيقات الراقية.

2. درجات حرارة اللون (CCT) والسلوك النفسي للمستخدم

تقاس بالكلفن (Kelvin) وتؤثر مباشرة على الساعة البيولوجية والنشاط:

• الدافئ (2700K – 3000K): يحاكي ضوء الغروب أو المصابيح التقليدية. يفرز الجسم الميلاتونين مما يساعد على الاسترخاء. مثالي لغرف النوم والمعيشة.
• الأبيض الطبيعي (4000K): لون محايد ونظيف. هو الأفضل للمطابخ، الحمامات، والمكاتب لأنه يوفر توازباً بين الراحة والوضوح دون تغيير ألوان الديكور.
• الأبيض البارد (6000K – 6500K): يحاكي ضوء النهار الساطع. يزيد التركيز ولكنه قد يكون قاسياً على العين في الليل. يستخدم في المستودعات، الجراجات، والإضاءة التجارية التي تتطلب جذباً للانتباه.

الهندسة الكهربائية لمنظومات الإضاءة الخطية

هذا القسم هو الأخطر والأكثر أهمية لسلامة المنشأة واستدامة النظام. الفشل في الحسابات الكهربائية هو السبب الأول لاحتراق المحولات أو نشوب الحرائق.

1. معضلة الجهد: 12V مقابل 24V مقابل التيارات العالية (220V)

يجب التمييز بوضوح بين الأنظمة منخفضة الجهد (Low Voltage DC) وأنظمة التيار المتردد المباشر (High Voltage AC).

✅ أنظمة الجهد المنخفض (12V DC و 24V DC)

تتطلب محولاً (Driver/Transformer) وتعتبر الأكثر أماناً واحترافية.

• 12V DC: شائع في الاستخدامات البسيطة والسيارات. عيبه الأكبر هو “هبوط الجهد” (Voltage Drop) السريع، مما يجعله غير مناسب للمسافات الطويلة المتصلة (أكثر من 5 أمتار) حيث تخفت الإضاءة في النهاية.
• 24V DC: هو المعيار الاحترافي الحالي. بمضاعفة الجهد، ينخفض التيار (Amperage) إلى النصف لنفس القدرة (Wattage). هذا يعني حرارة أقل في الأسلاك، وإمكانية تشغيل مسافات أطول (تصل إلى 10-15 متر) بتغذية واحدة دون هبوط ملحوظ في الجهد. كما أن كفاءة شرائط 24V غالباً ما تكون أعلى قليلاً.

✅ أنظمة الجهد العالي (220V AC)

تتصل مباشرة بمقبس الكهرباء عبر مقوم (Rectifier) بسيط، ويمكن أن تمتد لـ 50 أو 100 متر بقطعة واحدة.

• المخاطر: تمثل خطراً كبيراً للصعق الكهربائي عند أي تلف في العزل الخارجي. كما أنها تعاني من الوميض (Flicker) بتردد الشبكة (50/60Hz) مما يجهد العين.
• العيوب: نقاط القص متباعدة جداً (كل 1 متر أو 0.5 متر)، مما يجعلها غير دقيقة في الديكور الداخلي. ينصح بقصر استخدامها على الديكورات الخارجية البعيدة عن التلامس البشري المباشر أو الواجهات العالية.

2. علم الأسلاك: اختيار المقياس (Gauge) لتفادي هبوط الجهد

إهمال سماكة السلك (Wire Gauge) الواصل بين المحول والشريط هو خطأ شائع. الأسلاك النحيفة ذات مقاومة عالية تسبب ضياع الفولتية قبل وصولها للشريط.

جدول استرشادي لمقياس الأسلاك (AWG) بناءً على التيار والمسافة (لأنظمة 12V/24V):

الحمل (تيار)	المسافة (0-5 متر)	المسافة (5-10 متر)	المسافة (+10 متر)
أقل من 2 أمبير	20 AWG	18 AWG	16 AWG
2 – 5 أمبير	18 AWG	16 AWG	14 AWG
5 – 10 أمبير	16 AWG	14 AWG	12 AWG
+10 أمبير	14 AWG	12 AWG	10 AWG

استخدام سلك 22AWG (النحيف جداً) لمسافة طويلة مع حمل عالٍ سيؤدي إلى سخونة السلك وخفوت الإضاءة وربما انصهار العزل.

منظومة الحماية (IP Ratings) واختيار البيئة المناسبة

تحدد درجة الحماية (IP Rating) مدى مقاومة الشريط للغبار والماء، وهي العامل الحاسم في اختيار مكان التركيب:

• IP20 / IP33 (غير محمي):
  • الوصف: الشريحة والمقاومات مكشوفة للهواء.
  • الاستخدام: داخل بروفايلات الألمنيوم، الأسقف الجافة، خلف الشاشات.
  • الميزة: أفضل في التبريد لأن الحرارة تتشتت مباشرة في الهواء دون عازل سيليكوني.
• IP65 (مقاوم للرذاذ):
  • الوصف: مغطى بطبقة من السيليكون أو الإيبوكسي (Gel Coating) من الجهة العلوية فقط.
  • الاستخدام: تحت خزائن المطبخ (لحمايته من البخار والدهون)، الحمامات (المناطق الجافة).
  • المشكلة: الأنواع الرخيصة تستخدم إيبوكسي يميل للاصفرار ويتشقق بمرور الزمن، مما يغير لون الإضاءة (تحول الأبيض إلى أصفر مخضر).
• IP67 / IP68 (مقاوم للغمر):
  • الوصف: الشريط مغلف بالكامل داخل أنبوب سيليكوني (Silicone Tube) أو محقون بالكامل بمادة عازلة.
  • الاستخدام: المسابح، النوافير، الواجهات الخارجية المعرضة للأمطار المباشرة والشمس، الأرضيات.

بروفايلات الألمنيوم: الضرورة الهندسية واللمسة الجمالية

يعتقد الكثيرون أن “عود الليد” (LED Profile) هو كماليات، لكنه في الواقع ضرورة تقنية لشرائط LED عالية الطاقة.

1. الإدارة الحرارية عبر البروفايل

العدو الأول للـ LED هو الحرارة. عندما يسخن الشريط، تقل كفاءته ويقصر عمره وتتغير ألوانه. يعمل بروفايل الألمنيوم كـ “مشتت حراري” (Heat Sink) ضخم يمتص الحرارة من اللوحة الخلفية للشريط ويوزعها في الهواء المحيط، مما يبقي الشرائح ضمن درجة حرارة التشغيل الآمنة.

• نصيحة: لا تقم أبداً بتركيب شريط عالي السطوع (High Power) مباشرة على الخشب أو الجبس؛ سيؤدي ذلك إلى تلفه السريع بسبب ضعف التبديد الحراري.

2. أنواع البروفايلات ووظائف المشتتات (Diffusers)

إلى جانب التبريد، يوفر الغطاء البلاستيكي (Diffuser) حماية ميكانيكية وتوزيعاً للضوء.

1. البروفايل اللطش (Surface Mount): يركب بمسامير أو مشابك على السطح. سهل التركيب ومناسب للمطابخ.
2. البروفايل الغاطس (Recessed): يتطلب حفر مجرى في الخشب أو الجبس بورد. يعطي تشطيباً راقياً حيث يتساوى سطح الإضاءة مع السطح المحيط.
3. البروفايل الزاوي (Corner): مصمم بزاوية 45 درجة. مثالي لزوايا الخزائن، حيث يوجه الضوء نحو مركز الرف أو سطح العمل بدلاً من الجدار الخلفي.

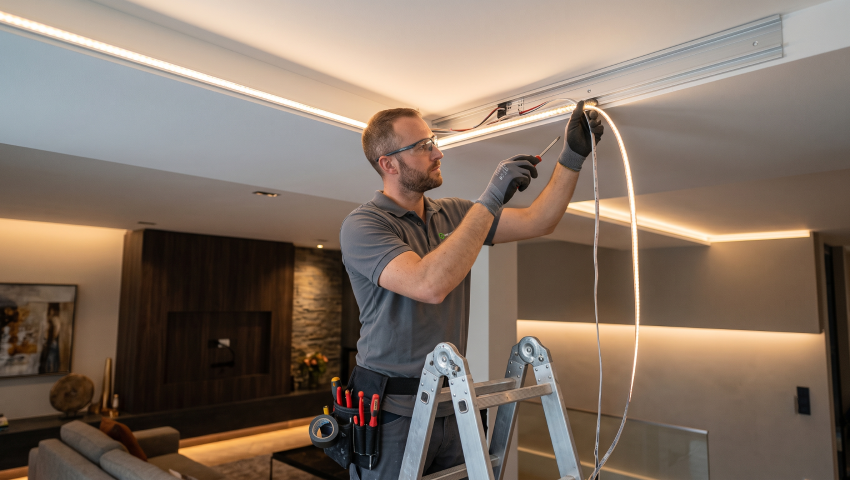

دليل التركيب الميداني الاحترافي

نجاح مشروع الإضاءة يعتمد بنسبة 50% على جودة المنتج و50% على جودة التركيب.

1. التخطيط والقياس وتجهيز الأسطح

قبل نزع اللاصق الخلفي:

1. تأكد من نظافة السطح تماماً. الغبار والدهون تمنع التصاق شريط 3M الخلفي. استخدم الكحول لتنظيف منطقة اللصق.
2. خطط لمسار الأسلاك ومكان وضع المحول بحيث يكون مخفياً ولكن يمكن الوصول إليه للصيانة (يجب عدم دفن المحول في سقف مغلق تماماً بدون فتحة صيانة).

2. فن القص والتوصيل: اللحام مقابل الوصلات السريعة

1. القص: ابحث عن العلامات النحاسية المميزة (عادة رمز مقص). القص في غير هذه الأماكن يقطع الدائرة الكهربائية ويتلف الجزء المقصوص.
2. التوصيل:

• • اللحام (Soldering): هو الخيار الاحترافي. يوفر اتصالاً كهربائياً متيناً ومقاوماً للأكسدة والاهتزاز، ولا يأخذ حيزاً داخل البروفايل.
  • الوصلات السريعة (Connectors/Hippo Clips): سهلة للمبتدئين، لكنها قد تكون نقطة ضعف. قد ترتخي مع الوقت، أو تسبب مقاومة كهربائية ترفع الحرارة، وغالباً ما تكون أعرض من أن تدخل في بروفايلات الألمنيوم النحيفة.

3. التعامل مع الزوايا والانحناءات

ثني شريط LED بزاوية 90 درجة قسرية يؤدي لكسر اللوحة المطبوعة.

• الحل 1: القص واستخدام وصلات زاوية (L-Connectors).
• الحل 2: القص واللحام بأسلاك مرنة صغيرة لعمل القوس (الأكثر موثوقية).
• الحل 3 (بدون قص): عمل “طية الأكورديون” (Accordion Fold) أو الحلقة الصغيرة (Loop) لتدوير الشريط دون الضغط على المكونات الإلكترونية، لكن هذا يتطلب مساحة رأسية.

أنظمة التحكم الذكية وبروتوكولات الاتصال

في عصر المنازل الذكية، لم تعد مفاتيح الحائط التقليدية كافية.

1. بروتوكولات الاتصال الأكثر شيوعاً:

1. Zigbee 3.0: المعيار الأكثر استقراراً. ينشئ شبكة معشقة (Mesh Network) بين الأجهزة. يتطلب “بوابة” (Hub/Bridge) مثل Philips Hue Bridge أو Samsung SmartThings. ميزته السرعة الفائقة وعدم الضغط على راوتر الواي فاي.
2. WiFi: يتصل مباشرة بالراوتر. اقتصادي وسهل الإعداد عبر تطبيقات مثل Tuya أو Smart Life. عيبه أنه قد يسبب بطء الشبكة المنزلية إذا كثرت الأجهزة المتصلة.
3. RF (Radio Frequency): تحكم عبر ريموت كنترول مخصص. موثوق جداً ولا يعتمد على الإنترنت، لكنه “غير ذكي” ولا يمكن التحكم به من خارج المنزل.

2. أنواع المتحكمات (Controllers):

• Dimmer: للتحكم في سطوع اللون الواحد.
• RGB Controller: للتحكم في الألوان، لكن اللون الأبيض الناتج يكون مزيجاً وغير نقي.
• RGBW / RGBCCT: يتحكم في الألوان الملونة + قنوات الأبيض المستقلة (الدافئ والبارد) للحصول على إضاءة وظيفية وديكورية في آن واحد.

التطبيقات الإبداعية في التصميم الداخلي

كيف يحول المصممون الفراغات باستخدام هذه الأشرطة؟

• المطبخ (Under Cabinet Lighting): الوظيفة الأهم. توفر إضاءة ظل-معدومة لسطح العمل. استخدم بروفايل زاوي لتوجيه الضوء ليديك وليس لعينك.
• السقف المعلق (Cove Lighting): إضاءة غير مباشرة تعطي إحساساً بارتفاع السقف وفخامة المكان. استخدم شرائط 24V لتجنب الوصلات الكثيرة وتوحيد السطوع.
• غرف النوم: خلف ظهر السرير (Headboard) لإضاءة قراءة ناعمة، أو تحت السرير لإعطاء تأثير “الطفو” (Floating Bed). يفضل استخدام إضاءة دافئة (Warm White) لتعزيز الاسترخاء.
• الدرج: دمج الإضاءة في “أنف الدرجة” أو في الدرابزين يزيد الأمان ويخلق مشهداً درامياً ليلياً.

الصيانة واستكشاف الأخطاء وإصلاحها (Troubleshooting)

حتى مع أفضل التركيبات، قد تحدث مشاكل. إليك الدليل التشخيصي:

نظرة على السوق الإقليمي والعلامات التجارية

في أسواق الخليج ومصر، تتوافر خيارات متعددة تتراوح من التجاري الرخيص إلى العلامات المرموقة.

• العلامات التجارية المحلية/الإقليمية: شركات مثل الفنار (Alfanar) في السعودية تقدم شرائط بمواصفات موثوقة ومضمونة ومناسبة للكود المحلي. وكذلك منتجات مشكاتي و توفل (TOEFL) التي توفر تشكيلات واسعة من البروفايلات والشرائط.
• المواصفات الشائعة: السوق يميل بقوة لشرائط 220V لسهولة التركيب، لكن الوعي يزداد بخصوص أنظمة 12V/24V للمشاريع الفاخرة والديكورات الداخلية الدقيقة.

خاتمة

إن تقنية شرائط LED تمثل تزاوجاً مثالياً بين الهندسة الدقيقة والفن المعماري. الانتقال من مجرد “شراء سلك مضيء” إلى “تصميم نظام إضاءة متكامل” يتطلب مراعاة الجهد، الحماية، التبريد، وجودة اللون. للمحترفين وأصحاب المنازل، الاستثمار في أنظمة 24V مع بروفايلات ألمنيوم ومحولات موثوقة ليس مجرد رفاهية، بل هو الطريق الوحيد لضمان إضاءة آمنة، مستدامة، ومريحة للعين لسنوات طويلة.
